Oczyszczalnia tunelowa może zastąpić szambo na działce bez dostępu do kanalizacji, ale jej działanie jest zależne od warunków gruntowych. Ścieki są najpierw podczyszczane w osadniku, a następnie trafiają do tuneli, które rozprowadzają je w gruncie. Sprawdź, jak działa taki system, kiedy można go zamontować i jakie obowiązki wiążą się z jego użytkowaniem.
Gdy dom nie może zostać podłączony do sieci kanalizacyjnej, trzeba znaleźć sposób na zagospodarowanie powstających w nim ścieków. Jedną z możliwości jest przydomowa oczyszczalnia tunelowa, która wykorzystuje podziemne moduły do ich rozsączania. Taki układ bywa łatwiejszy do rozmieszczenia niż długi drenaż rurowy, lecz nie sprawdzi się na każdej działce. Znaczenie ma przede wszystkim przepuszczalność gruntu, poziom wód gruntowych oraz ilość ścieków dopływających z budynku. Sam zakup osadnika i tuneli to więc dopiero część planowania inwestycji. Jak ocenić, czy oczyszczalnia tunelowa będzie dla Ciebie odpowiednim rozwiązaniem?
Co to jest oczyszczalnia tunelowa i z czego się składa?
Oczyszczalnia tunelowa to przydomowa oczyszczalnia ścieków, w której po wstępnym podczyszczeniu ścieki są odprowadzane do gruntu za pomocą tuneli rozsączających. Najczęściej system obejmuje osadnik gnilny, rurę doprowadzającą ścieki z budynku (np. rurę PVC), połączenie osadnika z tunelami oraz elementy wentylacji. Jeśli projekt przewiduje kilka równoległych ciągów tuneli, potrzebna może być również studzienka rozdzielcza.
Tunele są lekkimi modułami tworzącymi pod ziemią wolną przestrzeń. Pozwala ona rozprowadzać ścieki na powierzchni chłonnej i czasowo przyjąć ich większy dopływ. Musimy podkreślić, że liczba modułów, sposób ich połączenia i wielkość osadnika zależą od projektu.
Jak działa przydomowa oczyszczalnia tunelowa?
Ścieki przechodzą przez dwa etapy: wstępne podczyszczanie w osadniku gnilnym oraz rozsączanie i dalsze doczyszczanie w gruncie. Tunele pomagają równomiernie rozprowadzić ścieki, ale skuteczność instalacji zależy również od właściwości podłoża.
Pierwszy etap – podczyszczanie ścieków w osadniku gnilnym
Ścieki z domu trafiają przewodem do osadnika gnilnego. Cięższe cząstki opadają na dno i tworzą osad, a lżejsze substancje, w tym część tłuszczów, unoszą się na powierzchni. Zjawiska te nazywa się odpowiednio sedymentacją i flotacją. W zbiorniku zachodzą też procesy biologiczne w warunkach ograniczonego dostępu tlenu.
Osadnik zatrzymuje część zanieczyszczeń, dzięki czemu do dalszej części instalacji trafiają ścieki wstępnie podczyszczone. Nie są one jeszcze gotowe do bezpośredniego odprowadzenia do środowiska – kolejny etap zachodzi w układzie rozsączającym i gruncie. Nagromadzony osad należy regularnie usuwać, aby nie przedostawał się do tuneli.
Drugi etap – rozsączanie i doczyszczanie w gruncie
Z osadnika ścieki przepływają do tuneli filtracyjnych. Przez otwarte dno, a w niektórych konstrukcjach również otwory w ścianach bocznych, przenikają do przygotowanej warstwy filtracyjnej i gruntu. Tam zachodzi dalsze doczyszczanie z udziałem mikroorganizmów. Dostęp powietrza sprzyja pracy bakterii tlenowych rozwijających się w warstwie biologicznej na powierzchni materiału filtracyjnego.
Wolna przestrzeń tuneli pozwala też czasowo zmagazynować ścieki przy większym dopływie i stopniowo oddawać je do gruntu. Pojemność retencyjna zależy od wybranych modułów; nie zwiększa przepuszczalności podłoża.
Dlatego ważnym elementem instalacji jest prawidłowa wentylacja. Zależnie od projektu ciągi tuneli mogą kończyć się rurami z kominkiem wentylacyjnym, potocznie nazywanym grzybkiem napowietrzającym. Sam tunel nie zastępuje jednak odpowiedniego gruntu. Jeśli podłoże nie przyjmuje ścieków we właściwym tempie, zwiększenie liczby modułów może nie rozwiązać problemu.

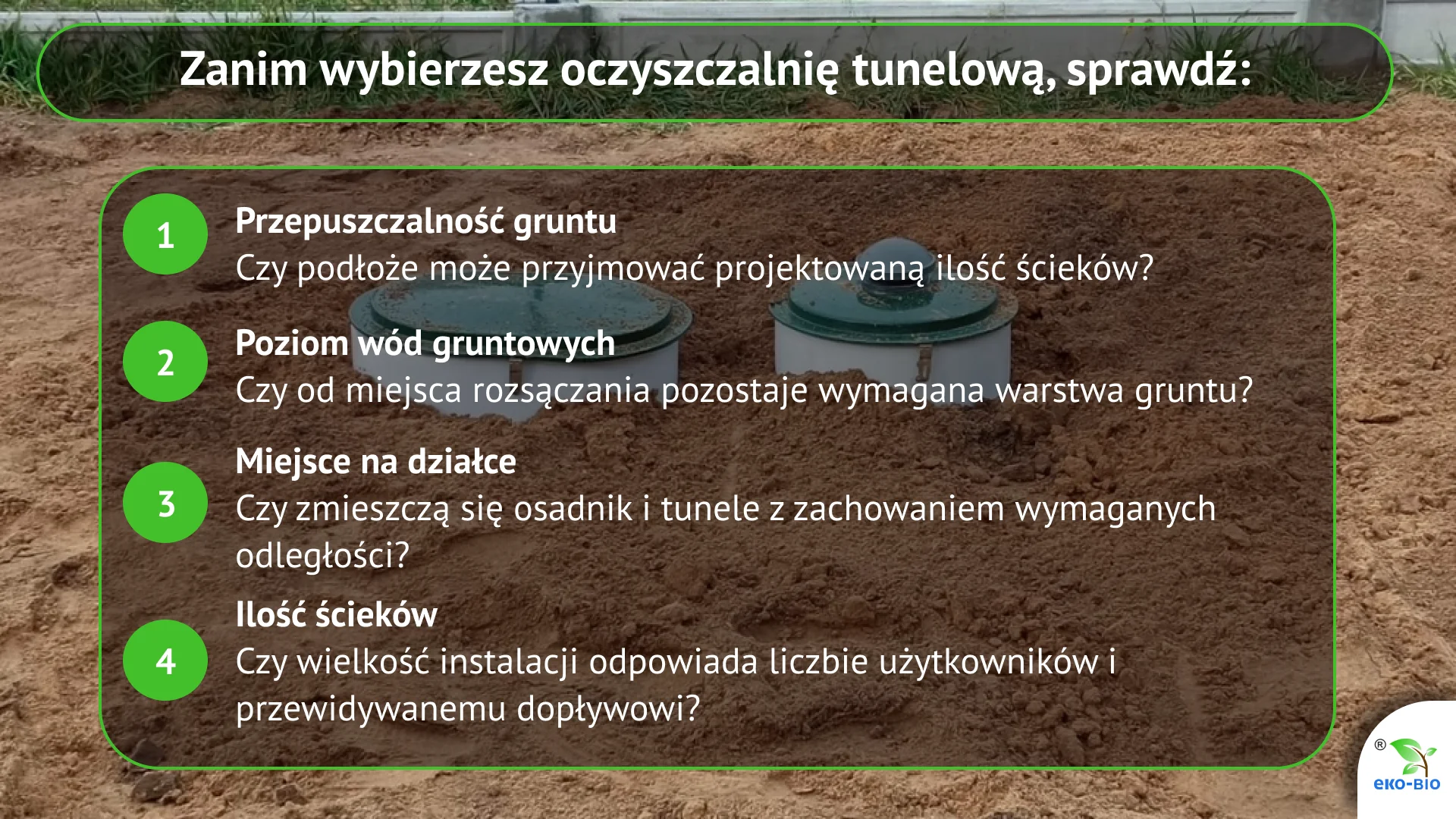

Na jakiej działce można zamontować oczyszczalnię tunelową?
Zastanawiasz się, czy oczyszczalnia tunelowa to rozwiązanie dla Ciebie? Najpierw trzeba ocenić grunt w miejscu planowanego rozsączania. Piaski i żwiry zwykle przepuszczają wodę lepiej niż grunty gliniaste, jednak to nie wszystko. Znaczenie mają także układ warstw pod powierzchnią i rzeczywista zdolność gruntu do przyjmowania ścieków. Pomaga to ocenić badanie hydrogeologiczne lub test perkolacyjny wykonany w miejscu planowanej instalacji.
Szerzej wyjaśniamy to w tutaj: Co to jest wodoprzepuszczalność, jak ją zmierzyć i co ona oznacza w praktyce?
Drugą kwestią jest najwyższy spodziewany poziom wód gruntowych. Przy wprowadzaniu ścieków z własnego gospodarstwa domowego do ziemi w ramach zwykłego korzystania z wód przepisy wymagają co najmniej 1,5 m warstwy gruntu między miejscem wprowadzania ścieków a najwyższym użytkowym poziomem wodonośnym. Podobny problem pojawia się na podłożu słabo przepuszczalnym, gdzie ciecz może zalegać zamiast stopniowo wsiąkać.
Trzeba również znaleźć miejsce na osadnik i układ rozsączający, zapewnić dostęp do zbiornika na czas wywozu osadu oraz uwzględnić sąsiedztwo studni, budynku i granic działki. Na wielkość instalacji wpływają liczba mieszkańców i przewidywana ilość ścieków.
Przeczytaj też: Planując budowę oczyszczalni ścieków – jakie należy zachować minimalne odległości?
Jakie są ograniczenia i zalety oczyszczalni tunelowej?
Największą zaletą tuneli jest możliwość zestawienia modułów w układzie dopasowanym do dostępnego miejsca. W porównaniu z niektórymi instalacjami opartymi na długich ciągach rur drenarskich system tunelowy może wymagać krótszego pola rozsączania. O tym, ile powierzchni rzeczywiście zajmie, decydują jednak parametry gruntu, ilość ścieków i budowa wybranego modułu. Zaletą tej metody oczyszczania ścieków są też relatywnie niskie koszty eksploatacji.
Układ z osadnikiem gnilnym i grawitacyjnym odpływem może działać bez prądu. Jeśli warunki terenu wymagają przepompowni, jej praca wiąże się ze zużyciem energii. Prąd jest potrzebny również wtedy, gdy tunele odbierają ścieki z oczyszczalni biologicznej wymagającej elektrycznego napowietrzania, takiej jak EKO-BIO. W codziennej eksploatacji użytkownik nie obsługuje tuneli, ale musi dbać o zbiornik, wentylację i drożność instalacji.
Ograniczeniem jest zależność całego rozwiązania od gruntu. Źle dobrany układ, przeciążenie ściekami lub przedostawanie się osadu do części rozsączającej zwiększają ryzyko kolmatacji, czyli ograniczenia przepuszczalności warstwy chłonnej. Tunele nie dają też gwarancji niższej ceny montażu – koszty zależą m.in. od wykopów, potrzebnych materiałów i liczby modułów.
Oczyszczalnia tunelowa, klasyczny drenaż czy biologiczna – co wybrać?
W układzie z osadnikiem gnilnym i tunelami ścieki są wstępnie podczyszczane w zbiorniku, a następnie doczyszczane w gruncie. Klasyczna oczyszczalnia drenażowa działa podobnie, ale rozprowadza ścieki za pomocą ciągów rur drenarskich. Różnica dotyczy zatem przede wszystkim budowy pola rozsączającego. Oczyszczalnia biologiczna prowadzi zasadniczy proces oczyszczania w swoim reaktorze. W EKO-BIO uczestniczą w nim błona biologiczna oraz osad czynny, a tunele mogą później odprowadzać już oczyszczone ścieki do gruntu.
Jeśli grunt jest przepuszczalny, poziom wód odpowiednio niski i na działce jest miejsce na rozsączanie, można rozważyć system oparty na osadniku gnilnym. Przy trudniejszych warunkach warto przeanalizować oczyszczalnię biologiczną oraz możliwe sposoby odprowadzenia oczyszczonych ścieków.

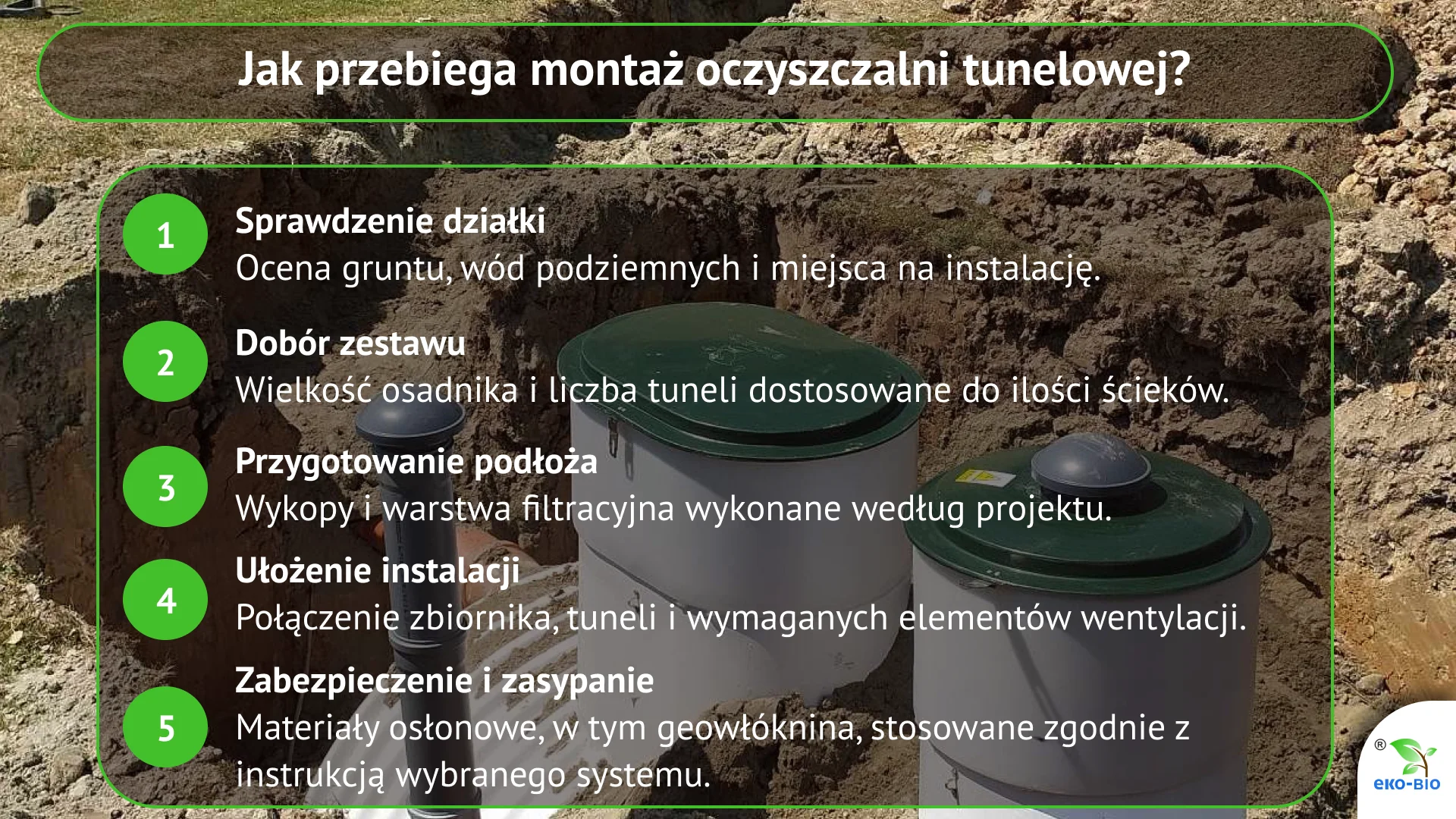

Jak przebiega montaż oczyszczalni tunelowej?
Montaż oczyszczalni tunelowej zaczyna się od rozpoznania warunków działki i doboru układu do ilości ścieków. Następnie przygotowuje się miejsce pod zbiornik oraz wykopy pod tunele. Po posadowieniu zbiornika wykonuje się połączenia, układa moduły rozsączające, zapewnia wentylację i zabezpiecza instalację przed zasypaniem. Na koniec sprawdza się poprawność połączeń i przywraca teren do użytkowania. W projekcie należy określić rodzaj oraz grubość warstwy filtracyjnej, np. odpowiednio dobranej podsypki żwirowej. Geowłóknina, jeśli jest przewidziana w danym systemie, oddziela elementy instalacji od gruntu zasypowego i ogranicza ich zamulanie. Wymiarów wykopu, ilości kruszywa czy głębokości ułożenia tuneli nie warto przepisywać z instrukcji innego produktu – trzeba zastosować dokumentację wybranego zestawu i uwzględnić warunki miejscowe.
Przed rozpoczęciem robót należy też ustalić wymagania formalne dla planowanej instalacji i sposobu odprowadzania ścieków. Zakres dokumentów zależy od parametrów inwestycji oraz lokalizacji, dlatego najlepiej sprawdzić go na etapie projektu, zanim zostaną zamówione urządzenia i prace ziemne.
Ile kosztuje oczyszczalnia tunelowa i jak o nią dbać?
Cenę kompletnej instalacji obejmuje osadnik, tunele i pozostałe elementy zestawu, ale również przygotowanie terenu, materiał filtracyjny, transport oraz montaż. Na trudniejszej działce może być potrzebny inny projekt lub dodatkowe urządzenia, co zmienia koszt całej inwestycji.
Przeczytaj też: Ile wynosi koszt przydomowej oczyszczalni ścieków?
W układzie grawitacyjnym nie ma kosztu zasilania pompy, ale pozostają wydatki na okresowy wywóz osadu i ewentualny serwis. W zestawie z oczyszczalnią biologiczną trzeba dodatkowo uwzględnić prąd zużywany przez jej urządzenia.
Jak ograniczyć ryzyko problemów eksploatacyjnych?
Na prawidłowe działanie oczyszczalni tunelowej bez wątpienia wpływa opróżnianie osadnika w terminie przewidzianym przez producenta i kontrola jego stanu. Należy też sprawdzać dostępne elementy instalacji, w tym studzienkę i zakończenia wentylacji. Jeżeli ścieki zaczynają zalegać, pojawia się trwały nieprzyjemny zapach albo system przestaje prawidłowo przyjmować dopływ, trzeba ustalić przyczynę. Samo dosypanie preparatu bakteryjnego nie usunie mechanicznego zatoru ani nie poprawi nieodpowiedniej przepuszczalności gruntu.
Znaczenie ma również to, co trafia do kanalizacji. Duże ilości tłuszczu, odpadki oraz nadmierne używanie silnych środków chemicznych mogą utrudniać pracę instalacji. Biopreparaty należy stosować zgodnie z instrukcją urządzenia i samego preparatu, bez zastępowania nimi wymaganych czynności serwisowych.
Jak dobrać oczyszczalnię do działki? Zapytaj EKO-BIO
Wybór oczyszczalni zaczyna się od sprawdzenia, co można bezpiecznie i zgodnie z projektem zrobić na danej działce. W ofercie EKO-BIO znajduje się oczyszczalnia drenażowa EKO-ODR, przeznaczona do miejsc z odpowiednimi warunkami gruntowymi, oraz oczyszczalnie biologiczne EKO-BIO dostępne z różnymi wariantami odprowadzenia oczyszczonych ścieków.
Jeśli planujesz inwestycję, zbierz informacje o liczbie użytkowników, rodzaju gruntu i poziomie wód, a następnie umów wizję lokalną z EKO-BIO. Ocena warunków na miejscu pozwoli wskazać technologię i przygotować ofertę obejmującą potrzebne elementy oraz montaż.
Najczęściej zadawane pytania
Układ z osadnikiem gnilnym i grawitacyjnym dopływem do tuneli może pracować bez zasilania elektrycznego. Prąd będzie potrzebny, jeśli projekt przewiduje przepompownię. W wariancie z biologiczną oczyszczalnią EKO-BIO energia zasila również system napowietrzania reaktora. Odpowiedź zależy więc od całej instalacji, a nie od samych tuneli.
Nie można tego założyć bez sprawdzenia warunków na działce. Między miejscem rozsączania a najwyższym poziomem wód gruntowych musi być zapewniona odpowiednia warstwa gruntu, zgodnie z wymaganiami dla danego rozwiązania. Jeśli warunku nie da się spełnić, potrzebny będzie inny sposób zagospodarowania ścieków lub odmienny projekt instalacji.
Nie istnieje jedna powierzchnia odpowiednia dla każdego gospodarstwa domowego. Układ i liczbę tuneli dobiera się do ilości ścieków, zdolności gruntu do ich przyjmowania oraz dostępnego miejsca. Należy też uwzględnić osadnik i wymagane odległości od pozostałych obiektów.
Częstotliwość określa instrukcja wybranego urządzenia. Przykładowo dla osadnika drenażowego EKO-ODR producent zaleca usuwanie osadu co najmniej raz w roku. Nie jest to jednak harmonogram wszystkich oczyszczalni tunelowych.
Tak. Ryzyko kolmatacji wzrasta, gdy do tuneli docierają nadmierne ilości zawiesin lub grunt nie przyjmuje ścieków tak, jak zakładano w projekcie. Przy objawach takich jak zaleganie cieczy trzeba sprawdzić osadnik, drożność przewodów i stan pola rozsączającego. Biopreparat nie zastąpi rozpoznania przyczyny awarii.
Tylko wtedy, gdy dopuszcza to dokumentacja konkretnego modułu, a projekt uwzględnia przewidywane obciążenie i dostęp powietrza do gruntu. Niektóre tunele są przystosowane do montażu pod nawierzchnią używaną przez lekkie pojazdy, lecz nie jest to cecha wszystkich systemów. Przed zaplanowaniem podjazdu należy potwierdzić warunki u projektanta i producenta.
Nie. Bakterie mogą wspierać naturalne procesy oczyszczania, ale biopreparat nie usuwa osadu ani nie odblokowuje mechanicznie zatkanego drenażu. Stosuj go zgodnie z instrukcją urządzenia i preparatu.
Sprawdź drożność wentylacji, stan osadnika i odpływ ścieków. Utrzymujący się zapach może oznaczać problem eksploatacyjny wymagający oceny serwisu; samo dodanie bakterii nie musi go usunąć.
